Высокочастотный искровой тестер STANIX PST-100

Description

Обзор высокочастотного искрового тестера STANIX PST-100

Высокочастотный искровой тестер STANIX PST-100 BUCKLEYS — портативный электроискровой прибор для неразрушающего контроля сварных швов полимерных и прорезиненных покрытий (ПВХ, ПЭ, ПП, ПВДФ) в том числе на металлической подложке. Устройство предназначено для детектирования сквозных и несквозных дефектов — пор, точечных отверстий и трещин — посредством генерации высокочастотных искровых импульсов, что обеспечивает высокую чувствительность и точность проверки геомембран и футеровок в полевых и производственных условиях.

Конструктивные особенности и эргономика

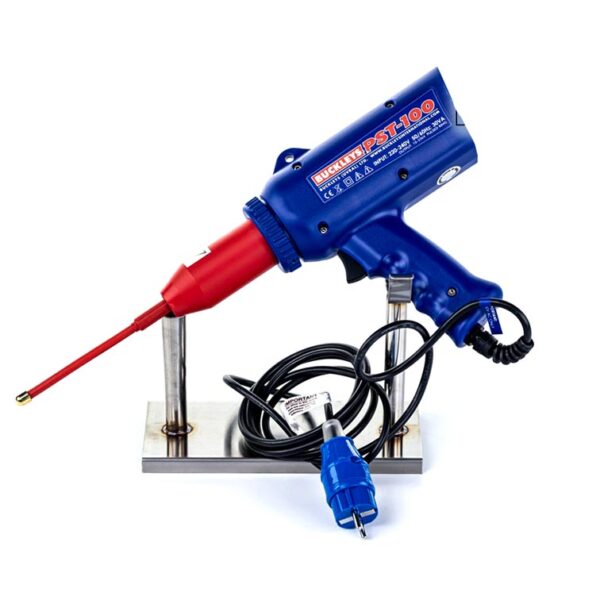

STANIX PST-100 выполнен в форме ручного пистолета и включает высоковольтный блок, сетевой источник питания 230 В и гибкий электрод длиной 150 мм с возможностью заказа изолированных удлинительных стержней и зондов других типоразмеров. Корпус аппарата водонепроницаем и имеет общую изоляцию, что обеспечивает эксплуатационную безопасность и устойчивость к агрессивным производственным средам. Мягкий ход кнопки включения высокочастотных волн повышает удобство оператора при длительных циклах контроля.

Технические характеристики

Выходное импульсное напряжение регулируется в диапазоне 10–55 кВ, что позволяет адаптировать амплитуду пробоя под толщину покрытия и характер дефектов. Диапазон исследуемых толщин покрытий и футеровок: 3–30 мм. Период импульсов составляет 20 мс при сетевой частоте 50 Гц и 16,6 мс при 60 Гц; частота кольцевых колебаний порядка ~100 кГц. Аппарат работает без звукового и визуального эффекта, допустим в диапазоне рабочих температур от 0 до +30 °C и обладает высокой энергоэффективностью благодаря переменной частоте импульсов.

Принцип действия и порядок испытаний

Метод электроискрового контроля основан на приложении импульсного высокого напряжения между подложкой и подвижным щупом, перемещаемым вдоль сварного шва. При наличии дефекта электрическое поле вызывает пробой воздушного промежутка — образование бесконтактной искры между щупом и пластиной, что фиксируется оператором. Контрольное напряжение подбирается в соответствии с толщиной покрытия по стандартной формуле SP-02-74; для обеспечения стабильности выходного напряжения не рекомендуется использование чрезмерно длинных электродов.

Области применения и преимущества

STANIX PST-100 оптимален для контроля сварки внахлест и стыковых соединений в нефтехимической промышленности, трубопроводных системах, при экструзионной сварке полимерных геомембран и при проверке плотности швов в корпусах из листовых пластиков. Преимущества прибора: высокая чувствительность к мельчайшим дефектам, энергоэффективная генерация импульсов, водонепроницаемый и изолированный корпус, мобильность и простота эксплуатации в полевых условиях с минимальной подготовкой объекта.

Приобретение и контактная информация

Предлагаем приобрести Высокочастотный искровой тестер STANIX PST-100 в компании Ватерстоп — официальном дилере продукции Stanix. Чтобы купить товар, оставьте заявку с реквизитами на электронную почту info@waterstop-rx.ru с реквизитами для выставления счета, или позвоните по телефону +7 (495) 223-10-59 чтобы уточнить интересующие Вас вопросы.
