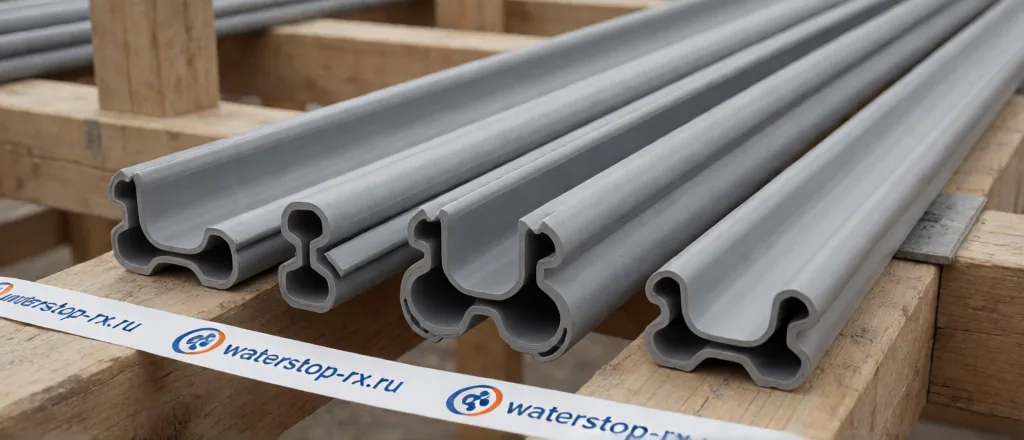

Гидрошпонки для холодных швов в монолитном строительстве

Холодные швы в монолите

Холодный шов — стык свежего и схватывающегося бетона. Он образуется при перерывах бетонирования и требует обязательной гидроизоляции: через него уходит вода при эксплуатации сооружения (особенно подземные сооружения и резервуары).

При устройстве нового участка бетона с холодным швом применяются два варианта: бентонитовый шнур (самовосстанавливающийся барьер) или гидрошпонка ХВ (механический барьер). Наиболее надёжно — комбинированное решение со шнуром и шпонкой.

Тип ХВ — характеристики

Монтаж шпонки в холодный шов

1. Поверхность шва очищается от цементной плёнки, мусора.
2. Шпонка фиксируется в середине шва к арматуре или опалубке проволокой или зажимами.
3. Стыки свариваются горячим воздухом внахлёст 40-50 мм.
4. Углы (Г/Т) — заводские элементы либо сварка по месту.
5. Продолжается бетонирование — шпонка сохраняет позицию при вибрировании.

Пример подбора ширины

Условия: стена подвала 400 мм, рабочий шов плита-стена, давление грунтовых вод до 30 кПа.

1. Минимальная ширина шпонки по толщине стены — 240 мм (симметрично по 120 мм от центра).
