Профиль для деформационного шва: виды, материалы, применение

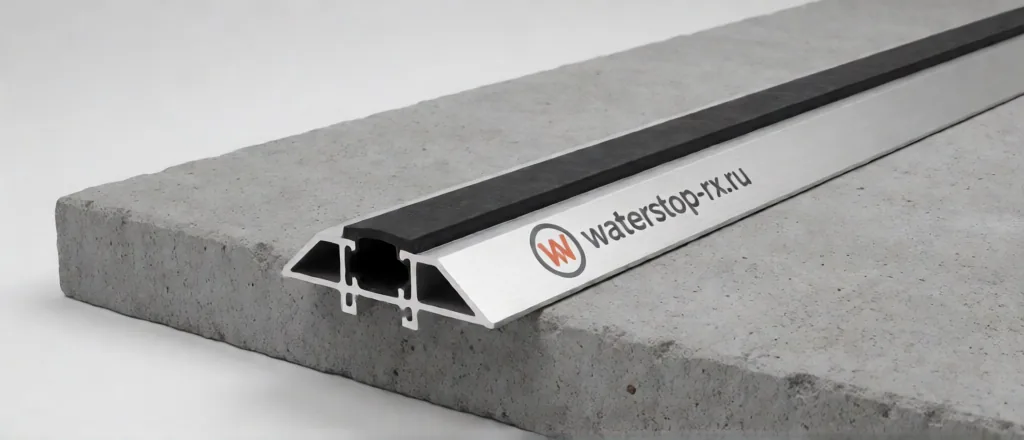

Профиль для деформационного шва — конструктивный элемент, который закрывает шов, держит нагрузки от транспорта и позволяет плитам двигаться. В отличие от гидрошпонки (которая закладывается в тело бетона), профиль часто устанавливается на готовый пол и работает как одновременно защитная накладка и деформационный элемент. Правильный подбор определяет, переживёт ли шов первый год работы погрузчиков.
Задачи профиля в деформационном шве
- Защита кромок. Открытые кромки шва выкрашиваются колёсами вилочных погрузчиков — профиль принимает удары на себя.
- Передача нагрузок. Закладные профили с штыревыми или скользящими элементами передают вертикальную нагрузку между картами, сохраняя горизонтальные перемещения (эффект «несущих» штырей в скользящих гильзах).
- Герметичность. Вставка из неопрена или ПВХ закрывает шов от воды и грязи сверху.
- Компенсация хода. Профиль рассчитан на движение плит до 30-50 мм без разрушения.
Виды профилей для деформационных швов
| Тип | Конструкция | Применение |
|---|---|---|
| Накладной | Алюминиевый или стальной профиль поверх стяжки, вклеивается или крепится дюбелями | Ремонт, готовые полы, когда нельзя фрезеровать стяжку |
| Закладной | Монтируется до бетонирования: две половины с креплением в арматурном каркасе и сдвиговыми штырями | Новые склады и паркинги с высокими нагрузками |
| Комбинированный с энергогасящей вставкой | Алюминиевые стороны + вставка неопрена/ПВХ, самоцентрирующийся ход | Торговые центры, паркинги с крупноформатной плиткой |
| Рамный с уголками | Угловые и Т-образные решения для примыканий | Сложные конфигурации узлов |
Материалы профилей
| Материал | Свойства | Срок службы |
|---|---|---|
| Алюминий (сплав 6063/6082) | Лёгкий, не ржавеет, хорошо анодируется; при ударах деформируется без хрупкого разрушения | 20+ лет внутри, 10-15 лет на улице |
| Оцинкованная сталь | Высокая прочность, ниже цена; при повреждении покрытия корродирует | 10+ лет в сухих помещениях |
| Нержавеющая сталь А4 | Для влажных и агрессивных сред, бассейны, мойки | 30+ лет |
| ПВХ/TPU | Полностью полимерные профили — не корродируют, хорошо свариваются с гидрошпонками | 15-25 лет |
Вставки (компенсаторы) делают из неопрена, EPDM, вспененного ПВХ. Для швов с ходом больше 20 мм используются подушки-мембраны из EPDM — они растягиваются как меха.
Подбор профиля по условиям
По нагрузке
| Эксплуатация | Тип профиля | Толщина стали/алюминия |
|---|---|---|
| Пешеходные зоны, офисы | Накладной алюминиевый 40-50 мм шириной | 2-3 мм |
| Погрузчики до 2 т | Накладной или закладной, алюминий 50-70 мм | 3-4 мм |
| Погрузчики 2-5 т, тележки штабелёры | Закладной со штырями, ширина 70-100 мм | 4-6 мм |
| Тяжёлые склады, аэродромы | Закладные с двойным рядом штырей | 6-8 мм и выше |
По толщине стяжки
Высота профиля подбирается под толщину верхнего слоя: для стяжки 150-200 мм — профили 80-120 мм с анкеровкой в нижний слой; для топпинговых полов — с креплением к арматуре через вылеты. Формула проста: минимум 2/3 высоты профиля должно сидеть в бетоне.
По раскрытию шва
- Ход до 10 мм — накладные без скользящих элементов.
- 10-30 мм — закладные со штырями в скользящих гильзах.
- Более 30 мм — мостовые и сейсмические системы по индивидуальному проекту.
Монтаж
Накладной профиль на готовый пол
- Разметка оси шва, фрезерование паза (если требуется по системе).
- Очистка и обезжиривание поверхности.
- Нанесение эпоксидного клея или установка дюбелей с шагом 200-300 мм.
- Установка профиля, прижим, удаление излишков клея.
- Заполнение вставки герметиком при необходимости.
Закладной профиль до бетонирования
- Установка верхних и нижних элементов к опалубке или арматуре по разметке шва.
- Настройка зазора и уровня по маякам — перекос половин даёт неравномерную передачу нагрузок.
- Бетонирование первой карты: вибрирование без касания профиля.
- После набора прочности — извлечение временных элементов (если предусмотрены), установка деформационных вставок и уплотнение.
Нормативные документы
- СП 29.13330.2011 «Полы».
- СП 71.13330.2017 «Изоляционные и отделочные покрытия».
- СНиП 2.03.13-88 «Полы» (историческая база для конструктивных решений).
Частые вопросы
Какие бывают профили для деформационных швов?
Накладные (монтируются на готовый пол), закладные (до бетонирования, с передачей нагрузок через штыри), комбинированные с эластичными вставками, угловые системы. По материалу — алюминий, оцинкованная и нержавеющая сталь, полимеры.
Что лучше: закладной или накладной?
Для новых полов с погрузчиками — закладной: он держит нагрузки и не выступает над плоскостью. Накладной выбирают для ремонта готовых полов или когда отливка уже произошла без закладных.
Какой профиль выдержит погрузчик 5 тонн?
Закладной из стали или алюминия толщиной от 4-6 мм со штыревой передачей нагрузок, ширина полки 70-100 мм. Точный подбор делается по таблицам производителя: класс нагрузки — по EN 14527 или по каталогам систем.
Чем крепится накладной профиль к бетону?
Эпоксидным клеем (для гладкой, обеспыленной поверхности) или дюбелями с шагом 200-300 мм. В зоне больших нагрузок — комбинированно: клей плюс механический крепёж по краям полок.
Резюме. Профиль для деформационного шва подбирается по трём параметрам: нагрузка (пешеход — погрузчик 5 т), толщина стяжки, ход шва. Для новых полов — закладные системы, для ремонта — накладные. Крепёж для монтажа профилей — в категории крепёж, гидрошпонки — в разделе гидрошпонки.
