Сквозной монтаж анкера: технология и типичные ошибки
Сквозной (предварительный) монтаж — установка анкера через подготовленное отверстие в прикрепляемой детали: деталь сверлится насквозь, анкер проходит сквозь неё и раскрывается уже в бетоне. Это стандартный способ для фасадных подсистем, кронштейнов трубопроводов и металлоконструкций, когда нельзя заранее выставить деталь и забить анкер отдельно.
Суть метода: сквозной vs предварительный монтаж
В техбюллетенях производителей есть два классических способа установки:
| Способ | Как делается | Когда выгоден |
|---|---|---|
| Предварительный (отдельный) | Отверстие в бетоне, анкер устанавливается и раскрывается, потом деталь накручивается на шпильку | Когда деталь можно снять/подвесить, нужен доступ к анкеру |
| Сквозной | Деталь с отверстием прижата к бетону, сверление насквозь через деталь, анкер вставляется и затягивается | Сложные конфигурации, точная подгонка, нет съёма детали |
Несущая способность при обоих способах одинаковая при соблюдении технологии; разница в удобстве и точности выставки.
Когда применяют сквозной монтаж
- Фасадные кронштейны — выставка плоскости фасада требует точной регулировки; сверление через кронштейн гарантирует совпадение с отверстиями.
- Узлы трубопроводов и вентиляции — кронштейны с длинными полками, где ошибка оси 3-5 мм ломает монтаж трассы.
- Ретрофит оборудования — старые основания, где маркировка по готовому оборудованию надёжнее чертежа.
- Плотные детали — закладные листы, швеллеры: сверление насквозь исключает смещение.
Сквозной монтаж требует инструмента: перфоратор SDS-Max или дрель с длиной сверла, перекрывающей толщину детали + глубина анкера, и качественной очисткой отверстий.
Порядок работ

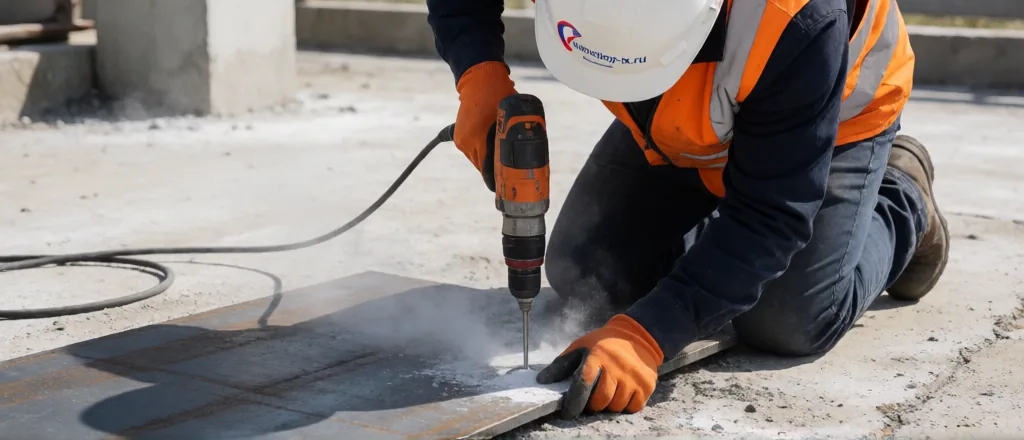

- Разметка по детали. Деталь приложена к месту, кернение по отверстиям (или сразу сверление по заводским отверстиям).
- Сверление через деталь. Сверло проходит деталь и уходит в бетон на глубину анкеровки + 10-15 мм на пыль. Следить за перпендикулярностью: перекос сверла по оси делает отверстие конусом и теряет силу распора.
- Очистка отверстия в части бетона: удалить керн из детали (если сверло застряло), продувка, щётка, снова продувка.
- Установка анкера. Анкер вставляется через деталь; муфта должна целиком уйти в бетон — проверить шаблоном (глубина захода муфты от поверхности бетона: не менее глубины анкеровки минус толщина муфты).
- Затяжка. Динамометрический ключ, момент по производителю (М12 — 50-60 Нм): деталь прижимается, клин раскрывается.
- Проверка. Нет смещения детали, нет подрыва головки; повторная подтяжка через 24 ч — только по контролю момента.
Требования к отверстиям
| Параметр | Предварительный монтаж | Сквозной монтаж |
|---|---|---|
| Диаметр сверла в бетоне | По номиналу анкера | По номиналу анкера |
| Диаметр прохода в детали | — | На 2-3 мм больше анкера (типовая таблица производителя) |
| Глубина отверстия в бетоне | Глубина анкеровки + 10-15 мм | То же |
| Очистка | Продувка+щётка+продувка | То же |
| Влажность основания | По производителю (для сухого/влажного сверла) | То же |
Отверстие в детали должно быть больше анкера: иначе затяжка упрётся в головку анкера в деталь — сила распора не создастся, анкер останется «прокруткой».
Типичные ошибки
- Отверстие в детали по номиналу анкера. Головка упирается в деталь, распор не срабатывает — анкер прокручивается.
- Неочищенное отверстие. Пыль уменьшает трение: анкер проворачивается вместе с муфтой. Одна из самых частых причин брака на площадке.
- Недобор глубины. Муфта частично в бетоне, частично в воздухе — анкер держит на 30-50% слабее.
- Повторная установка анкера, вынутого из отверстия. Стенки уже смяты, повторная расклив не даёт расчётной нагрузки — потери до 50%.
- Смещение детали между сверлением и затяжкой. При затяжке анкер зажимает деталь под углом, усилие частично распрямляет полки — головка на подрыве.
- Монтаж без динамометра. «На глаз» недотягивает клин в 30-40% случаев.
Контроль качества
- Простукивание. Металлический стук по головке: глухой звук — хорошая анкеровка, звон/дребезг — муфта не раскрыта или деталь не прижата.
- Контроль момента. 10% выборка: повторный дотяг динамометром до паспортного момента — если сорвался с места, анкер не был затянут правильно.
- Торцевание головки. Нагрузка на деталь с осмотром кромки бетона: сколы и трещины вокруг анкера — брак установки.
На ответственных объектах (фасады с ветровыми расчётами) выполняются выдёргивающие испытания по ETAG 001 — отрыв 5% количества анкеров проверкой расчётной нагрузки.
Нормативные документы
- СП 43-102-2003 «Проектирование и монтаж стальных конструкций» — анкерные соединения.
- ETAG 001 / EAD 330232-01-0601 — испытания металлических анкеров.
- СНиП 3.03.01-87 — монтаж стальных конструкций.
Частые вопросы
Какое отверстие в детали для сквозного монтажа анкера?
На 2-3 мм больше номинала анкера: если М12 проходит сквозь деталь, отверстие должно быть 14-16 мм. Тогда гайка прижимает деталь, а не упирается в головку анкера, и распор срабатывает как следует.
Какие ошибки при установке анкеров самые частые?
Неочищенное отверстие от пыли, недобор глубины (муфта не вся в бетоне), затяжка без динамометра, повторная установка вынутого анкера. Каждая из ошибок снимает 30-50% несущей способности без внешних признаков.
Какое расстояние от края бетона допускается?
По каталогам производителей — минимум 10 диаметров для высоких нагрузок (М12 → 120 мм) или 5 диаметров для лёгких узлов. Точные значения приводятся в техбюллетене производителя для каждого анкера.
Можно ли повторно затягивать анкер?
Контрольная подтяжка через сутки — да, динамометром до паспортного момента. Но анкер, который провернулся или вынулся из отверстия, ставится в новое отверстие с новой затяжкой: смятые стенки бетона не дают расчётной нагрузки.
Резюме. Сквозной монтаж анкера — технология с тремя критическими пунктами: отверстие в детали на 2-3 мм больше анкера, очистка отверстия в бетоне, затяжка динамометром до паспортного момента. Крепёж — в категории анкеры, обзор серий Rawlplug — в статье анкеры Rawlplug.
