Монтаж гибкой черепицы: обрешётка, подкладочный ковёр, укладка

Основание и обрешётка

Гибкая черепица укладывается на сплошное основание из ОСП-3 толщиной 9-12 мм или влагостойкой фанеры. Сплошное основание крепится к стропилам саморезами или гвоздями с шагом 150-200 мм по краям.

Подкладочный ковёр

Подкладочный ковёр — дополнительный гидроизоляционный слой между основанием и черепицей. По СП 17.13330.2017 и требованиям производителей:

• При уклоне до 18° — по всей площади.
• При уклоне свыше 18° — минимум в критических узлах: карниз, ендова, конёк, вентиляционные проходы.
• Ковёр монтируется снизу вверх с нахлёстом 100-150 мм, фиксируется самоклеящейся полосой или гвоздями.

Типовые материалы: ANDEREP GL, ANDEREP GL Plus, ANDEREP ULTRA (самоклеящийся полностью), ANDEREP Prof.

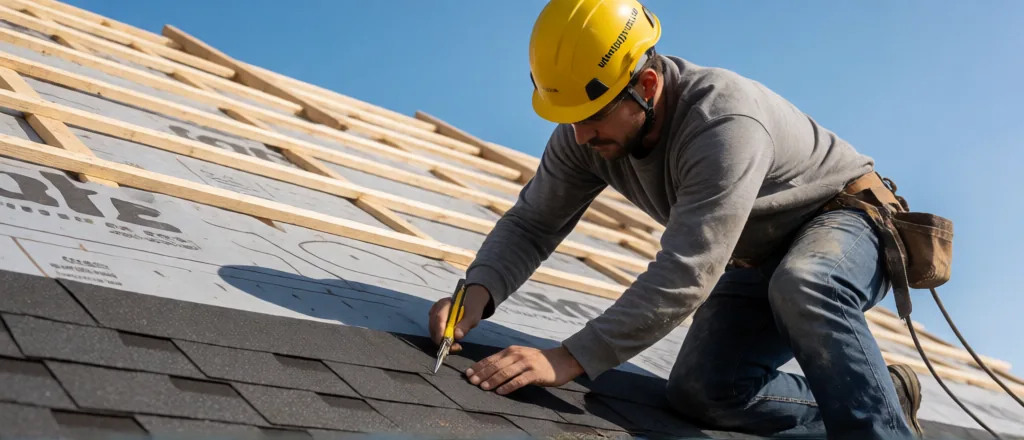

Укладка черепицы

1. Карнизный ряд — стартовая полоса (или обрезка гонтовая без лепестков) по линии карниза.
2. Второй ряд укладывается со сдвигом на половину гонтой лепестка.
3. Каждый гонт крепится 4-5 гвоздями в заводских местах крепления.
4. При укладке в жаркие дни (выше +25 °C) черепицу не перегибают — битумная масса мягкая.
5. Коньковая черепица (гребень) укладывается после всех рядов ската.

Рекомендуемая температура укладки — от -5 до +25 °C. При низких температурах битумный слой подогревается тепловентилятором или хранится в тёплом помещении.

Ендовы и примыкания

Ендова — внутренний угол между скатами — место максимального стока воды. Здесь монтируется ендовый ковёр (например, ТехноНИКОЛЬ ENDOVA). Технология:

1. Ендовый ковёр заводится на основание и крепится гвоздями с шагом 100 мм.
2. Краевые зоны ковра фиксируются битумным герметиком.
3. Гибкая черепица подрезается вдоль ендовы на расстоянии 100-150 мм от оси

Примыкания к трубам и стенам герметизируются примыкующими планками и битумной мастикой, стыки проклеиваются лентой.

Типичные ошибки

• Монтаж без подкладочного ковра при уклоне до 18° — протечки в зоне карниза и ендов.
• Нарушение рисунка — перекрытие лепестков менее 50%.
• Гвозди с головкой, оставленной над черепицей — битумный слой прокалывается и затекает вода
• Отсутствие вентиляции под кровельным пирогом — конденсат на поверхности черепицы
• Монтаж в мороз без подогрева — битумный слой не клеится.

Нормативные документы

Расход материалов на 100 м² ската

Точный расход зависит от геометрии кровли, количества ендов и примыканий. При сложной конфигурации запас м

Жукова Елена Михайловна

Технолог по кровельным системам и теплоизоляции. Стаж работы 12 лет.

Образование: МГСУ (МИСИ), факультет «Теплогазоснабжение и вентиляция»; курс по кровельным системам ТехноНИКОЛЬ. Год окончания вуза — 2014.

12 лет в кровельной отрасли: подбор и монтажные схемы гибкой черепицы Shinglas, планых кровель с ПВХ-мембранами, утепления минватой и PIR. Консультирует монтажные бригады по узлам и нормативам СП. Статья подготовлена Елена Жукова и редакцией waterstop-rx.ru.

Резюме. Монтаж гибкой черепицы — последовательная технология из обрешётки, подкладочного ковра, укладки гонтов и герметизации узлов. Требования СП 17.13330 определяют минимальный уклон, схему ковров и вентиляцию.
