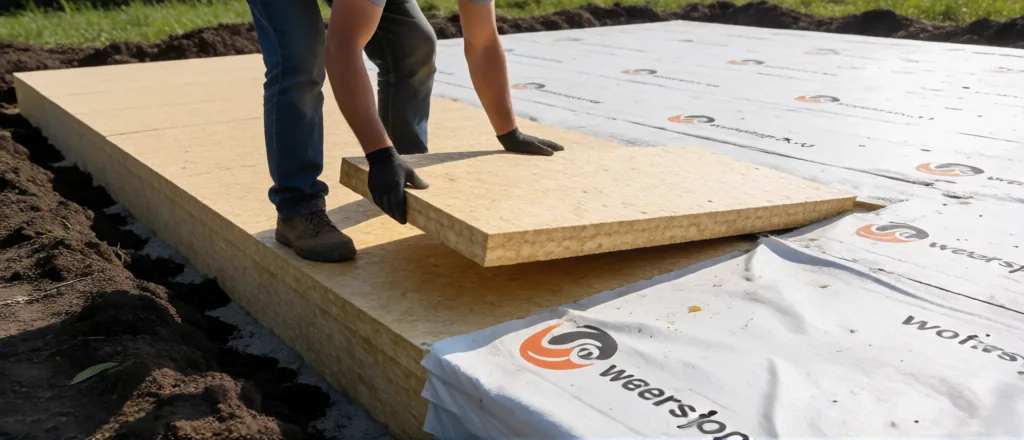

Утепление пола по грунту: минвата и XPS — схемы и материалы

odinokov.k@yandex.ru Комментарии отключены

Задача утепления пола по грунту

Пол по грунту — конструкция, в которой плита пола заливается непосредственно по уплотнённому грунтовому основанию. Без утепления капиллярный подсос воды и конденсат разрушают стяжку, а зимой пол холодный и требует дополнительного обогрева.

По СП 50.13330.2012 и СП 29.13330.2011 требуемое сопротивление теплопередаче пола по грунту — R=5,0 м²·°C/Вт для Москвы, в северных районах — до 6,0.

Схемы утепления пола по грунту

Схема 1: Минвата под стяжку

Слой (сверху вниз)	Материал
1. Напольное покрытие	Керамогранит, ламинат
2. Стяжка	Армированный цементно-песчаный состав
3. Разделительная плёнка	PE-плёнка (защита от влаги стяжки)
4. Утеплитель	Минвата ТехноФлор 150-200 мм
5. Гидроизоляция	Обмазочная или рулонная
6. Подготовка основания	Уплотнённый грунт, подсыпка щебнем + песком

Схема 2: XPS под стяжку

Слой	Материал
1. Напольное покрытие	Керамогранит, ламинат
2. Стяжка	Армированный состав
3. Утеплитель	XPS CARBON PROF 100-180 мм (2 слоя 50+50 или 90+90)
4. Гидроизоляция	Обязательна при влажных грунтах

Пошаговый монтаж с XPS

Уплотнение грунта, отсыпка щебня фракция 20-40 (толщина зависит от грунта, 100-200 мм).
Подсыпка песка и уплотнение (10-20 см).
Гидроизоляция обмазочной мастикой или рулонная.
Укладка XPS плит в шахматном порядке (2 слоя со смещением стыков).
Проклейка стыков клей-пеной.
PE-плёнка поверх (защита от утечки цементной смеси).
Армирование сеткой и заливка стяжки 60-80 мм.
При тёплом поле — укладка контура до заливки.

Расчёт толщины

Москва: ГСОП=5100, R требуемое = 5,0 м²·°C/Вт для пола по грунту.

Материал	λ, Вт/(м·К)	Толщина
Минвата ТехноФлор	0,038	190 мм (2 слоя 100 + 90)
XPS CARBON PROF	0,031	155 мм (2 слоя 80 + 75)
PIR (LogicPir Пол)	0,022	110 мм (2 слоя 55 + 55)

Толщина увеличивается на 10-20% для северных районов и при остановках отопления на зимний период.

Нормативные документы

СП 50.13330.2012 «Тепловая защита зданий».
СП 29.13330.2011 «Полы».
СП 22.13330.2016 «Основания зданий и сооружений».
ГОСТ 32316-2020 — изделия теплоизоляционные из минваты.

Ошибки при утеплении пола по грунту

Отсутствие гидроизоляции перед утеплителем — влага от грунта проникает к минвате, разрушение конструкции.
Недостаточная толщина утеплителя — зимой пол холодный, теплопотери выше нормы.
Стыки XPS не проклеены — мостики холода по швам, конденсат.
Разделительная плёнка пропущена — цементная смесь заливается в утеплитель, снижается теплотехника.
Стяжка тоньше 60 мм — трещины при вибрации, разрушение напольного покрытия.

Пол по грунту — фундаментная конструкция, требующая проектной детализации: состав слоёв, толщины, гидроизоляция. Подрядчик ведёт работы по проекту с учётом региона и грунтов.

Сравнение вариантов утепления пола по грунту

Материал	λ	Толщина	Цена за м² при R=5
Минвата ТехноФлор	0,038	190 мм	Базовая
XPS CARBON PROF	0,031	155 мм	Чуть выше
PIR LogicPir Пол	0,022	110 мм	Выше в 1,4 раза

Минвата — экономичное решение при сухих грунтах, XPS — оптимально при влажных зонах, PIR — при ограничении по высоте пола. Метод монтажа в два слоя со смещением сты

Жукова Елена Михайловна

Технолог по кровельным системам и теплоизоляции. Стаж работы 12 лет.

Образование: МГСУ (МИСИ), факультет «Теплогазоснабжение и вентиляция»; курс по кровельным системам ТехноНИКОЛЬ. Год окончания вуза — 2014.

12 лет в кровельной отрасли: подбор и монтажные схемы гибкой черепицы Shinglas, планых кровель с ПВХ-мембранами, утепления минватой и PIR. Консультирует монтажные бригады по узлам и нормативам СП. Статья подготовлена Елена Жукова и редакцией waterstop-rx.ru.

Частые вопросы

Что лучше: минвата или XPS для пола по грунту?

XPS — влагостойкость критична, минвата требует гидроизоляции. На влажных грунтах и при остановках отопления — XPS.

Нужен ли обогрев пола?

Рекомендуется для жилых домов: утеплённый пол + тёплый пол — комфортная температура и низкие расходы энергии.

Какая толщина стяжки над утеплителем?

60-80 мм минимально, армированная. При интенсивных нагрузках — 100-120 мм.

Резюме. Утепление пола по грунту решается минватой (λ 0,038, толщина 190 мм) или XPS CARBON PROF (λ 0,031, толщина 155 мм) в два слоя. Стяжка 60-80 мм армированная, разделительная плёнка обязательна.
