Холодный шов бетонирования: отличие от рабочего и способы герметизации

Что такое холодный шов

Холодный шов (шов прерывания) образуется при непреднамеренном перерыве бетонирования, когда fresh бетон уже начал схватываться, а следующий слой был уложен позже без подготовки поверхности. Он возникает стихийно: из-за задержек подачи смеси, поломки оборудования, погодных условий.

В отличие от рабочего шва (запланированного стыка с подготовкой поверхности), холодный шов — дефект. Поверхность застывшего бетона не была очищена и насечена, адгезия нового слоя снижена, в зоне стыка формируется слабое место с высокой пористостью.

Отличия от рабочего шва

Почему холодный шов опасен

• Пористость. Слабое сцепление создаёт капиллярные пути для воды.
• Трещинообразование. Разница усадки соседних слоёв приводит к трещинам вдоль шва.
• Коррозия арматуры. Влага через дефектный шов доходит до арматуры и инициирует коррозию.
• Замораживание. Зимой вода в зазоре расширяется, разрушая стык.

Герметизация холодного шва

Существующий холодный шов герметизируется в зависимости от стадии — до или после бетонирования:

Если шов обнаружен до продолжения работ

1. Поверхность очищают, промывают, сушат.
2. Наносят адгезионный состав или насечки.
3. Укладывают бентонитовый шнур или ПВХ-гидрошпонку.
4. Продолжают бетонирование.

Если конструкция уже залита

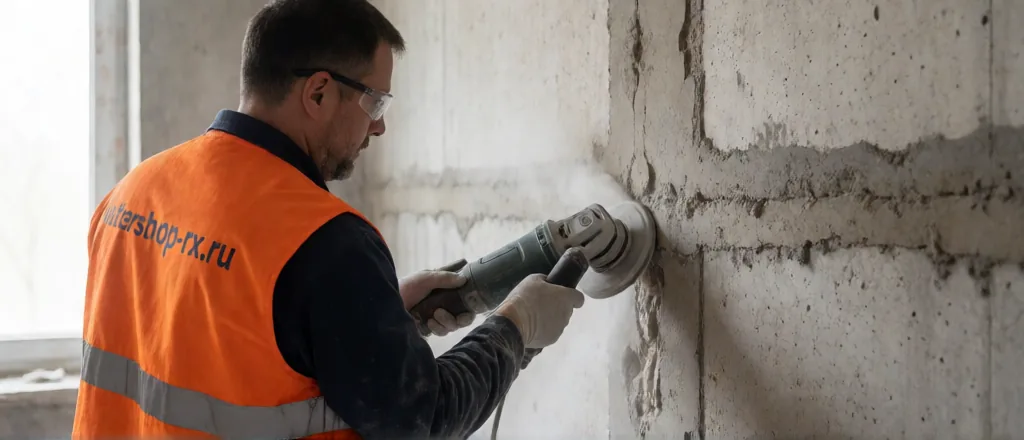

1. Выполняют расшивку шва на глубину 30-50 мм.
2. Наносят полиуретановый или акриловый герметик.
3. Для серьёзных протечек — инъекция смолой через пакеры.

Комбинированное решение — шнур на свежий бетон в сочетании с инъекционной трубкой для последующего ремонта.

Нормативные документы

Пример из практики

Подземный паркинг 45×60 м, стены из монолитного железобетона. При бетонировании секции стены произошла задержка подачи смеси на 5 часов. В результате образовался холодный шов по всей длине секции (60 м). Проектом был предусмотрен только рабочий шов с бентонитовым шнуром на другом участке.

Решение

1. Поверхность холодного шва обчищена и промыта.
2. Уложен дополнительный бентонитовый шнур 30 мм в зону стыка.
3. Шов залит свежим бетоном с адгезионной добавкой.
4. Через 28 дней выполнено гидравлическое тестирование — протечек нет.

Стоимость дополнительных работ составила около 2% бюджета бетонирования, тогда как ремонт протечек после засыпки стоил бы

Ковалёв Сергей Игоревич

Ведущий инженер-проектировщик монолитных конструкций. Стаж работы 16 лет.

Образование: СПбГАСУ, факультет «Инженерная экология и строительные конструкции», инженер-строитель. Год окончания вуза — 2010.

16 лет в проектировании и строительном контроле монолитных сооружений: фундаментные плиты, резервуары, тоннели. Проводит технадзор за гидроизоляционными работами, автор более 60 проектов узлов герметизации швов. Статья подготовлена Сергей Ковалёв и редакцией waterstop-rx.ru.

Резюме. Холодный шов — стихийный дефект, требующий ремонта и обязательной гидроизоляции в подземных сооружениях. Для его герметизации применяются те же материалы, что и для рабочего шва: бентонитовые шнуры, ПВХ-шпонки, инъекционные составы.
