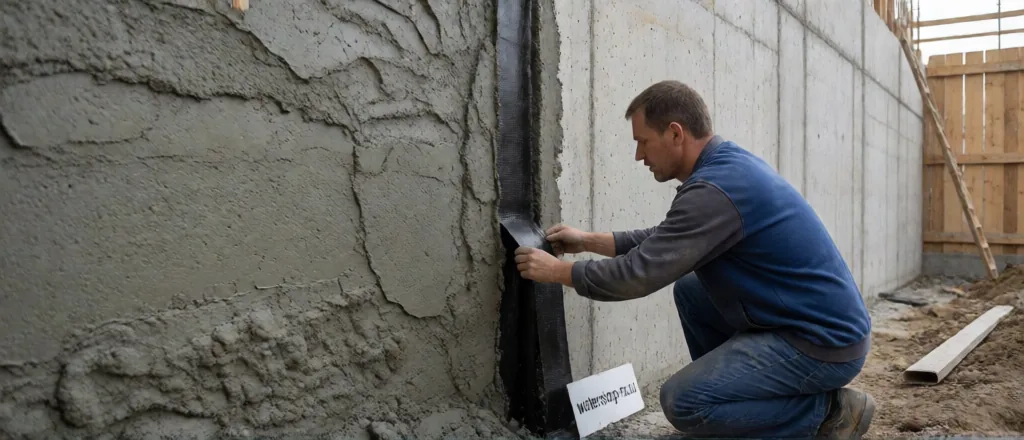

Рабочий шов бетонирования: устройство, СНиП и гидроизоляция
Определение
Рабочий (конструкционный) шов бетонирования — это стык между участками бетона, уложенными в разное время, обусловленный технологией работ: сменой, подачей бетона, этапами армирования. В отличие от деформационного шва, рабочий шов не компенсирует перемещения конструкции, а фиксируется как монолитное соединение с последующей гидроизоляцией.
По СП 70.13330.2012 «Несущие и ограждающие конструкции» рабочий шов должен располагаться в местах, где снижено действие изгибающего момента, и не может устроен произвольно — место и схема шва определяются проектом производства работ (ППР).
Где допускается устраивать рабочий шов
| Элемент | Рекомендуемое место шва |
|---|---|
| Колонны | На 200–300 мм выше верха фундаментной плиты или капители |
| Балки и ригели | На границе опор или в пределах средней трети пролёта |
| Плиты перекрытий | Параллельно рабочей арматуре, в пределах третьей части пролёта |
| Фундаментные плиты | Как правило, горизонтально, при бетонировании слоями |
| Стены подвалов | Горизонтально по высоте стены с разбивкой на захватки |
Не допускается оставлять рабочий шов в зоне максимальных изгибающих моментов и растягивающих напряжений: в пролётах балок, в зоне защемления колонн, у углов фундаментной плиты.
Технология подготовки шва
- Перед укладкой следующего участка поверхность шва очищается от цементной плёнки, мусора и грязи.
- Свежую бетонную поверхность обрабатывают щёткой или промышленным пылесосом, при необходимости — промывают струей воды под давлением.
- Применяются адгезионные составы или насечки поверхности для увеличения сцепления.
- В месте шва укладывают гидроизоляционный элемент (шнур, шпонку, инъекционную трубку). Только после этого заливается следующий участок.
Материалы для гидроизоляции рабочего шва
Существует три основных способа герметизации:
| Материал | Принцип действия | Когда применяется |
|---|---|---|
| Бентонитовый шнур | Набухание при контакте с водой, заполнение трещин гелем | Стандартное решение для рабочих швов плит и стен |
| ПВХ-гидрошпонка | Механический барьер в теле бетона | Швы с интенсивным раскрытием, резервуары, тоннели |
| Инъекционные трубки | Подача полиуретановой или акриловой смолы в шов после бетонирования | Ремонт, устранение протечек, швы с непредвиденным раскрытием |
Выбор материала определяется проектом: по СП 28.13330.2017 бентонитовые шнуры используются как дополнительный барьер, ПВХ-шпонки — как основной элемент гидроизоляции швов подземных сооружений.
Комбинированные решения
Для ответственных сооружений (тоннели, метрополитен) применяются два барьера: бентонитовый шнур в тело бетона и инъекционная трубка в зоне шва. Такой узел позволяет при обнаружении протечки провести ремонт изнутри через инъекцию без вскрытия конструкции.
Нормативные документы
- СП 70.13330.2012 «Несущие и ограждающие конструкции».
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения».
- СП 28.13330.2017 «Защита строительных конструкций от коррозии».
- СП 71.13330.2017 «Изоляционные и отделочные покрытия».
- СНиП 3.03.01-87 «Несущие и ограждающие конструкции» (исторический базовый документ).
Частые вопросы
Чем рабочий шов отличается от холодного?
Холодный шов образуется при непредвиденном перерыве бетонирования и является дефектом, требующим ремонта. Рабочий шов — технологически запланированный стык с подготовленной поверхностью и гидроизоляцией.
Через сколько времени можно продолжать бетонирование?
По СП 70.13330.2012 следующий слой укладывается после набора предыдущим прочности не менее 1,5 МПа, но не раннее чем через 28 часов (при +20 °C). Перед укладкой поверхность очищается.
Можно ли расположить рабочий шов под углом?
Технологически возможно, но не рекомендуется: вертикальный или горизонтальный шов проще подготовить и герметизировать. По СП шов должен быть перпендикулярен оси элемента.
